『電壓轉換電路 part 1』有用鋰電當接收機 電源的車友, 鋰電通常為 7.4/11.1V 不等的cell電壓很高, 用起來會燒壞伺服機,
這個電路用的是一般常用的 LM317 光華商場可買到.
此電路只是將 輸入的高電壓轉成穩定的 6V 給接收機伺服機用! 大腳車適用!!!!

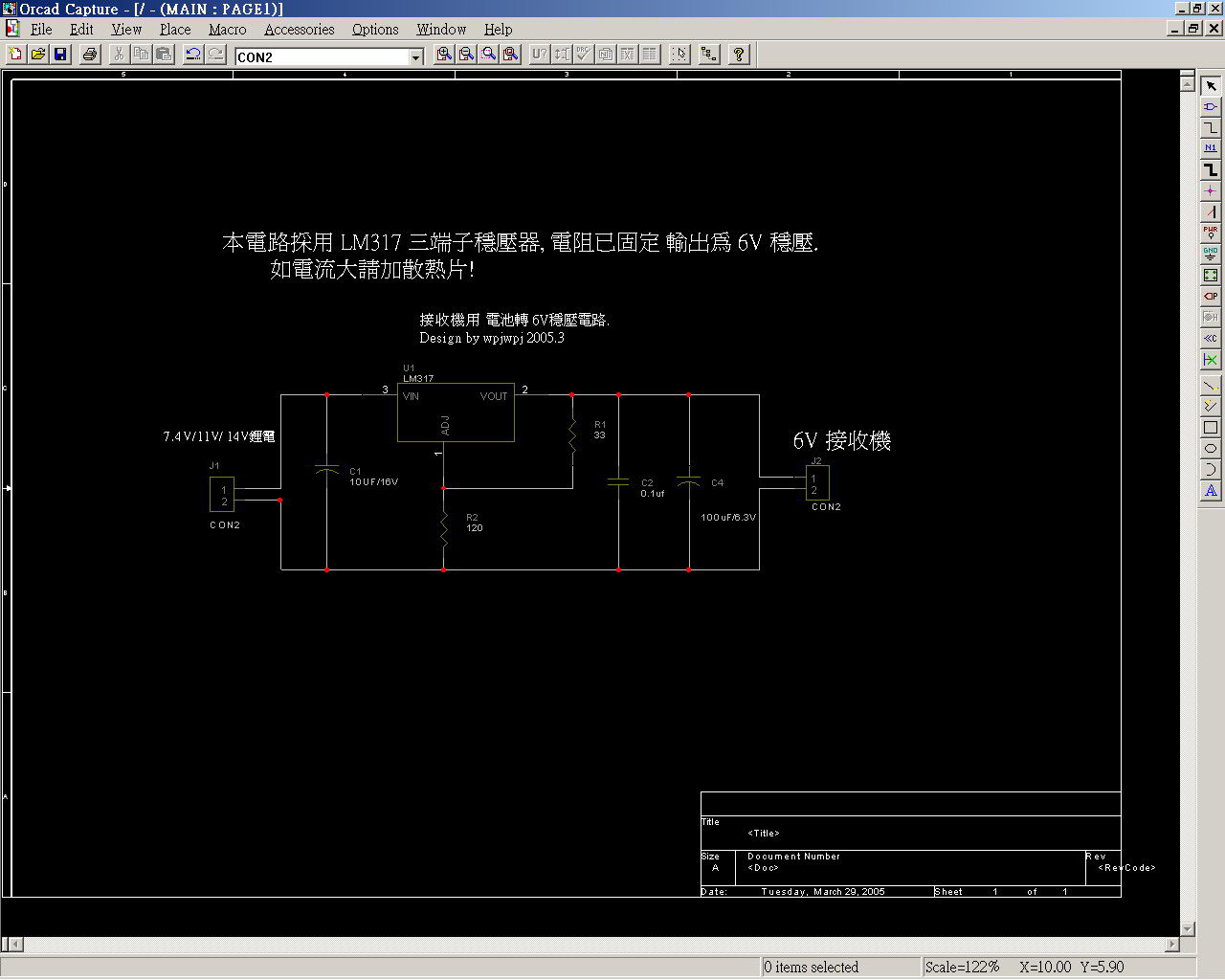

電路圖:
這個電路用的是一般常用的 LM317 光華商場可買到.
此電路只是將 輸入的高電壓轉成穩定的 6V 給接收機伺服機用! 大腳車適用!!!!
電路圖:
|
|
|
 |
頁碼：[ 1 ]  本帖有 1896 位閱讀者 |
| 『帖子主題』電壓轉換電路 part 1 |
『電壓轉換電路 part 1』有用鋰電當接收機 電源的車友, 鋰電通常為 7.4/11.1V 不等的cell電壓很高, 用起來會燒壞伺服機, 這個電路用的是一般常用的 LM317 光華商場可買到. 此電路只是將 輸入的高電壓轉成穩定的 6V 給接收機伺服機用! 大腳車適用!!!! 電路圖:  Holy..Shit! Are-you-trying-to-Seduce-me是的!那就是我  | ||
 板主,想請問一下, 如果電池的電壓等或低於6v,317會by pass過去嗎? 還是像7805一樣,電池的電壓要高於一定的伏特呢? | ||
|
 會, 但輸入/輸出壓差3V! 但應用於接收機電路意義不大, 當7.4Vor7.2V 低於6V表示電池能量也下降,該充電了. Holy..Shit! Are-you-trying-to-Seduce-me是的!那就是我 | ||
|
現在遙控車比賽TQ A冠都用7.2的鋰電了再用降壓器降到6.2V可全程電壓保持在6.2V不會有跑到一半電池壓降轉向沒利的問題而其NOVAK降壓器就是用歩降穩壓IC | ||
|
|
