『電壓轉換電路 part 2』這次使用的是 LM2576 Adj Step Dwon 6V/3A 輸出的穩壓器, 它可以被設計的非常小,
市售很多這種相容LM2575的IC 價格約NS廠的一半.,如大家有這需求, 我可能打算量產它.
市售很多這種相容LM2575的IC 價格約NS廠的一半.,如大家有這需求, 我可能打算量產它.
|
|
|
 |
頁碼：[ 1 ]  本帖有 2566 位閱讀者 |
| 『帖子主題』電壓轉換電路 part 2 |

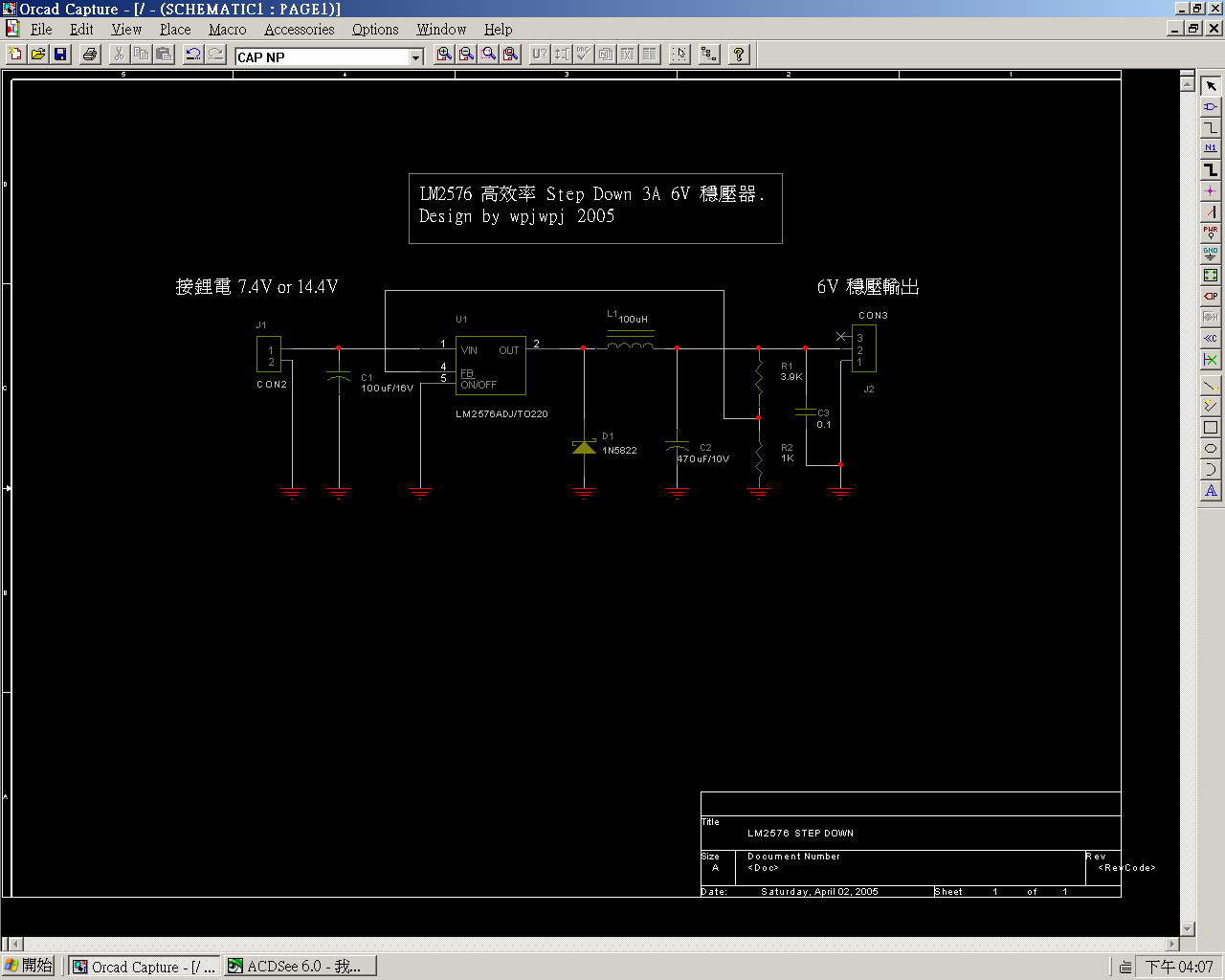

『電壓轉換電路 part 2』這次使用的是 LM2576 Adj Step Dwon 6V/3A 輸出的穩壓器, 它可以被設計的非常小, 市售很多這種相容LM2575的IC 價格約NS廠的一半.,如大家有這需求, 我可能打算量產它.  Holy..Shit! Are-you-trying-to-Seduce-me是的!那就是我  | ||
wpj兄~ 好主意喔,造福鋰電的車友  「該帖子被 ㄚ仁 在 2005/4/3 上午 12:08:01 編輯過」 喜歡大腳車的暴力.平跑車的速度  | ||
|
要有量做才會便宜.. Holy..Shit! Are-you-trying-to-Seduce-me是的!那就是我 | ||
|
 用LM2576比較不方便要用一個電感體積滿大的，可以用MIC29302電路簡單不用電感體積小又好製作 | ||
|
會用LM2576 是有點原因的, 因為該IC可以很容易的免費得到5棵, 雖然貴但重點是不用買! 車友只需上NS網站填寫英文公司名(虛構也行),地址,收件人, 5天內既可收到免費的樣品.. 這樣做一個來玩就相當便宜..總費用也不超過100元. 當然 此類IC 有很多都比LM2576強的 , 但要花錢買, 廠商小不會亂送Sample的..買小量或END USER跟本不好買! Try here get free sample LM317  http://www.national.com/pf/LM/LM317.htmlTry here get free sample LM2576 http://www.national.com/pf/LM/LM2576.html點選 24Hr samples按鈕 美國 TI 也有這樣的功能 , 三天既可收到免費樣品, 如果車友有興趣可以試試. PS: 如果車友取得困難, 我還有500棵的free sample , 但要在台北. 「該帖子被 wpjwpj 在 2005/4/4 下午 11:54:38 編輯過」 Holy..Shit! Are-you-trying-to-Seduce-me是的!那就是我 | ||
|
LM2576 有可調的 LM2576-ADJ 在訂SAMPLE 的時候要看清楚. LM2576 有 TO220包裝比較適合自己DIY的, TO263 包裝比較適合小型化面積,但不好DIY. 量產只是洗一片板子的成本吧, 看情況吧, 如果大家都懶的做洞洞板的話,我LAYOUT一片小板也行.. 「該帖子被 wpjwpj 在 2005/4/4 下午 11:39:10 編輯過」 Holy..Shit! Are-you-trying-to-Seduce-me是的!那就是我 | ||
|
wpj大大~ 上次您不是說LM2576會比較容易干擾嗎? 小弟手上有幾顆一直都不敢用說... 後來我是用7806+散熱片來做.目前跑了4-5次了還沒啥問題.. | ||
|
我說干擾應該是用在發射啦, 接收不會. Holy..Shit! Are-you-trying-to-Seduce-me是的!那就是我 | ||
|
版大,請教一下, C3是什麼單位? 我看data sheet的電路, out put 都只放一個電容, 但是數值就不太一樣...會有不同的影響嗎? | ||
|
C3 作用為高頻慮波用, 數值用0.1uF By pass電容也可以, 或拆主機板上CPU座底下的最好用. 這種電路是多用途, 有些時候必須真對特別用途稍微修改一下. Holy..Shit! Are-you-trying-to-Seduce-me是的!那就是我 | ||
|
|
