『50元之窮人的電源穩壓器 - 將 7.4V 鋰電轉成 5V 3A 輸出電路』

新版的 3pk 還沒入手,先用 wc2 大九頂著用.
因為EVX電變的BEC只有1.5A輸出,而且我用2顆VX作4WS,
EVX的BEC電流不夠,又沒有像super duty有大電容作電流緩衝,
這樣很容易照成VX伺服器的供應電壓不足照成reset,就是抖抖抖啦.....
而且對電變也很傷......

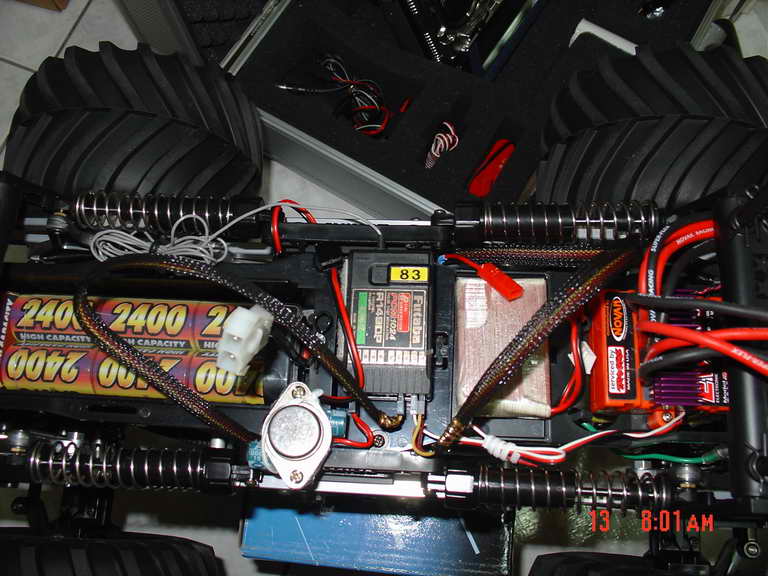

所以,DIY來作一個5V/3A的電壓穩壓板哩!!
先到電子材料行買料件,

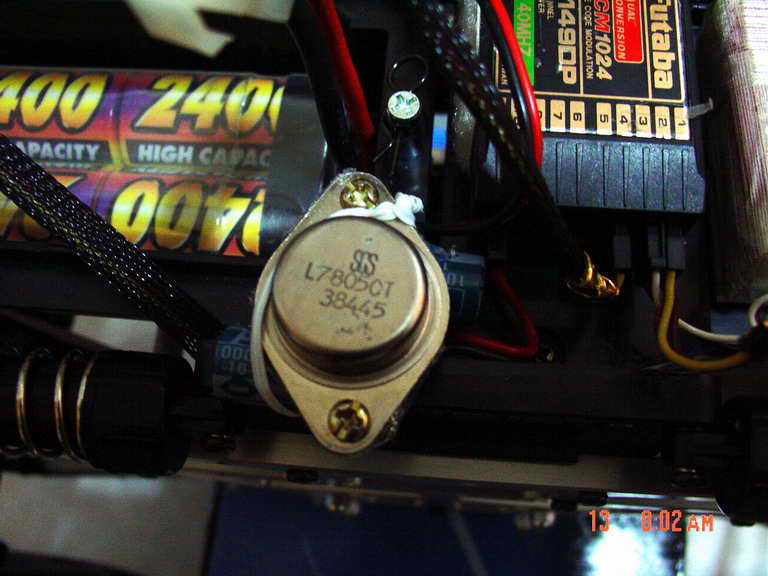

要5V輸出就買7805KC, 要6V輸出就買7806KC,
KC就是俗稱鐵殼的,一般的就可以支援到3A的持續電流喔!!

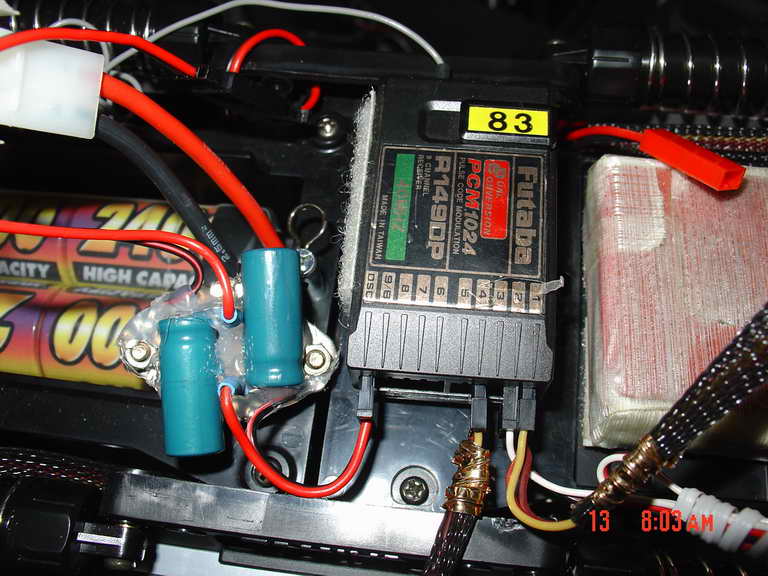

在輸入端跟輸出端焊上大容量的電解電容,我用的是16V/1000uF,
電容正負極方向千萬不能焊錯,不然一上電變成鞭炮,很危險!!
這樣總共花不到50元台幣.
記的將電變的白/紅/黑訊號線的紅色線移除,只接上白/黑到接收機.

PS. DIY電路或改裝皆有風險,請自行考量!!

感謝你的分享
我終於解決我的亞拓無刷的問題

該內容引用 bbookk 在 2005/9/12 下午 08:42:52 發表的內容：
新版的 3pk 還沒入手,先用 wc2 大九頂著用.
因為EVX電變的BEC只有1.5A輸出,而且我用2顆VX作4WS,
EVX的BEC電流不夠,又沒有像super duty有大電容作電流緩衝,
這樣很容易照成VX伺服器的供應電壓不足照成reset,就是抖抖抖啦.....
而且對電變也很傷......
所以,DIY來作一個5V/3A的電壓穩壓板哩!!
先到電子材料行買料件,
要5V輸出就買7805KC, 要6V輸出就買7806KC,
KC就是俗稱鐵殼的,一般的就可以支援到3A的持續電流喔!!
在輸入端跟輸出端焊上大容量的電解電容,我用的是16V/1000uF,
電容正負極方向千萬不能焊錯,不然一上電變成鞭炮,很危險!!
這樣總共花不到50元台幣.
記的將電變的白/紅/黑訊號線的紅色線移除,只接上白/黑到接收機.

PS. DIY電路或改裝皆有風險,請自行考量!!

哇~~~大大，救命哦，這是50元之窮人的電源穩壓器，大大應該不是窮人吧，只是喜歡DIY吧，大九跟R149DP耶，用在遙控車上，又說新版的3PK還沒入手，真是羨慕死我了，我才用小九和R149DP二顆配二台燃油直昇機，而大腳我才用MX3而以耶，看你後頭一堆油機……大大真是有夠棒的啦。

亞拓的無刷電變的確有BEC電流不足的問題.

那個....cwy1379大哥,您誤會了.....後面那些是保力龍電機啦!! 油機都放在公司...
DIY.....說明白一點,就是手在癢,另外也是看不過RC的東西賣的那麼貴.....

建議用7806比較適合車用 5V伺服機會比較沒力晶體承受的壓差比較小比較不會發熱

bbookk大大，可以再更詳細的介紹一下線路的接法嗎？
小弟想試做看看，但又怕接錯。

如果您不是電子科系的,那就要小心一點喔!!因為大電容+/-接相反會爆掉喔!!
先去電子材料行買回鐵殼的7805(或是7806)跟2個大電容,
7805的外殼就是地端(-),
再來就需要大於6V的電池與三用電表,將輸入(電池電壓)與輸出(5V)的接腳找出來,
接錯的話電表量到的不會是5V,盡快拿開電池接線,改到另一腳在確定一下,
找一對螺絲與螺帽,將電容的(-)腳鎖上跟鐵殼接觸,另外再將BEC接線焊上就完成了.
最後上一下熱容膠即可.
記的將電變的白/紅/黑訊號線的紅色線移除,只接上白/黑到接收機.

PS. DIY電路或改裝皆有風險,請自行考量!!

感謝bbookk大大
我再試試看～
