上次的那個鋰電低電壓的那個不好,零件太多了~~
這次我想到可以用 TI 的電壓參考IC 簡單又精密..應該可以被普遍使用吧..

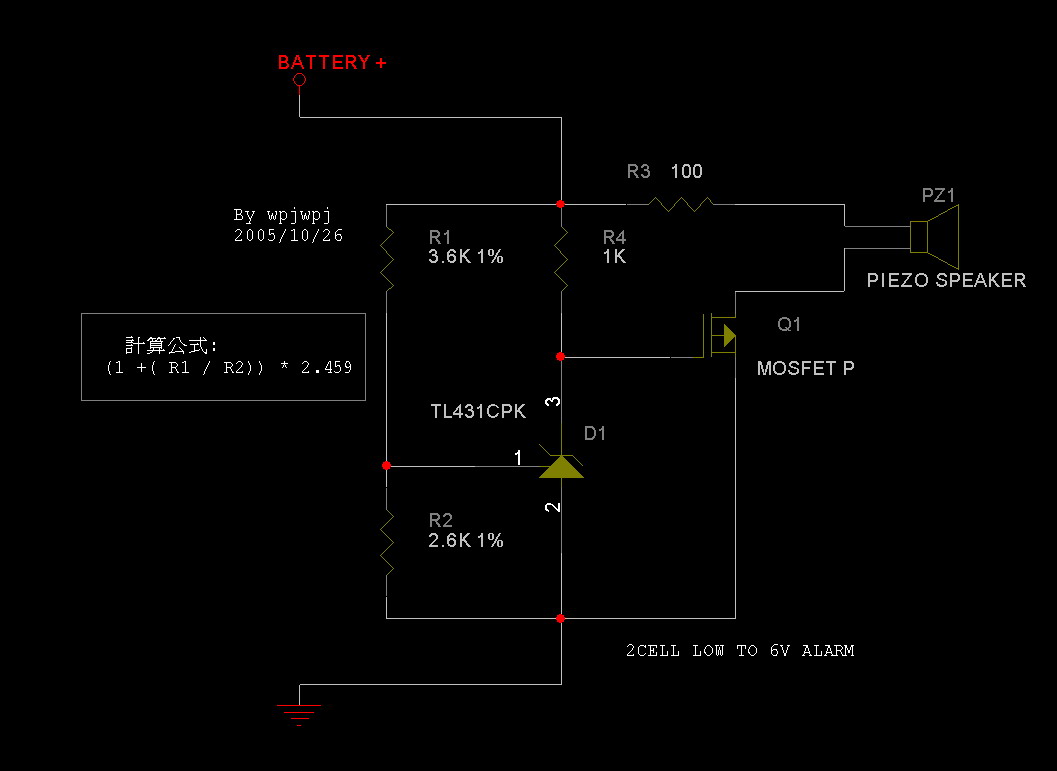

這個用到一棵 三端子電壓參考器,大多廣泛應用於ADC及各種須要精密參考源之環境~~
參考電壓的產生 ,亦使用不同的電阻 R1 and R2 的計算既可.

這個初步估算 與電池並聯的靜態電流約 6mA ,當 6V低電壓警告時 約有10mA ~ 15mA左右.

將就著用吧,這是我能想出最便宜跟簡單的了..
圖中 R1 跟 R2 為精密+-1%的電阻, 可使用0805的size, 圖中 應用 7.4V 2cell 在6V時壓電蜂鳴器會鳴叫.

電子東西，我完全不懂。

現在以經有出成品了!很小.比最小的Q牌防爆走還要小個一半
有分7.4V跟11.1V專用
只不過是裝一顆LED.低電壓的時候會亮.沒有蜂鳴的功能
售價約300.

單cell鋰聚電池放電最低電壓最好不要低於3.5V,
2 cell 不要低於 7V 喔!!

星期六才發現, 上星期日玩完車, 我裝在minizilla 7.4V 1100mah 鋰聚接7805穩壓器 供接收跟無刷電變
忘...記...拔掉....嗚!!! 量電壓只剩 2.4V.....掛了......

我只將7805穩壓器跟接收機的插線拔掉, 光是7805的靜態電流 5天就將我的鋰聚幹掉了....

阿哲..LED的大概30元就可以搞定ㄌ,我做一個讓你試試看., 下次遇到再拿給你囉~

嗯~.. 鋰電我看我是外行人,恐怕我也不會想去用到它....

WPJ大我也要一顆來試試看

就2個,多的沒有啦!

WPJ大
先謝啦!不過真的很久都沒看到你了..

哎..你應該知道當爸爸的辛苦,沒空呀.

賣假阿啦,星期日還有空玩車,只是沒讓我遇見吧了
別打我ㄜ

好啦..下次有機會偷跑再一起玩啦~
