『自己DIY玩個小東西(簡單的電場強度計)』

一個簡單的電場強度計 By wpjwpj ( 如要轉貼請注明出處為 RCBIG 大腳討論區.)

咱們玩車最怕的就是兩件事, 一是暴衝,一是車車跑到一半不受控制,親眼看那愛車用盡全部馬力往前衝,衝到最後車毀人心傷, 哀~ model 店又再向你招手! 這兩件事多半可以在玩車前事先檢查.. 但我以前剛玩的時候一到場興奮的直接就玩,那管那麼多哩..有很多次都發生在偶身上., 總結原因就是事先沒有再檢查.

我們都知道,我們的大腳車都嘛是無線遙控的, 電波在空中都嘛沒個定數,但是手上的遙控器就是關鍵點., 關於遙控器我前幾篇都有解說許多注意的事情, 可萬一遙控器有問題怎辦,怎麼知道有沒有壞? 外表看不出來,測試有似乎正常. 沒關係., 有興趣的玩家我介紹一個很簡單的小工具可以幫助你初步檢查你遙控器發射是否出的來. 自己diy 不用200元就可了.

材料:
1. 電錶頭,規格100uA (100微安培電流表), 到電子材料行買,如光華商廠.
2. 鍺二極體, 代號 1N60 , 2棵 ,也一樣到電子材料行買,如光華商廠.
3. 陶瓷電容 470pf 1個 , 電子材料行買,如光華商廠.
4. 30cm 的小電線.
5. 模型用天線管.

準被好後請照著底下圖去接起來,.有烙鐵的就用,沒有就用轉的.反正固定好就對了.

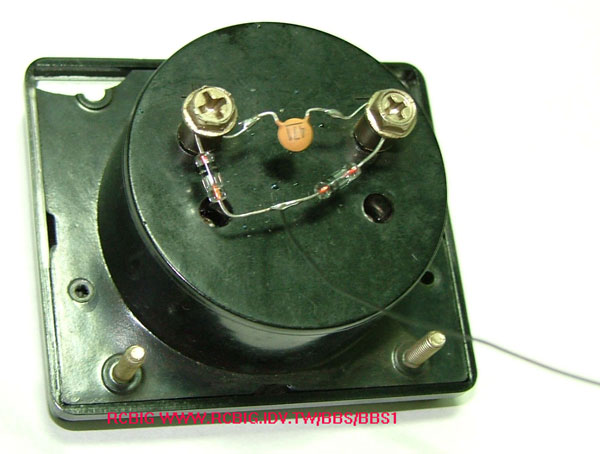

下圖接好的樣子, 注意那兩個透明的小玻璃管的東西有一條黑線,要跟我的方向一樣喔!!

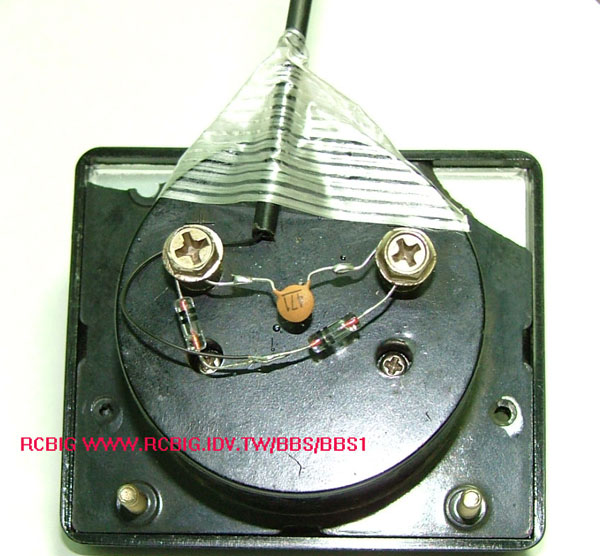

下圖, 都弄好了後把小電線穿過天線管,用膠布貼一下就好了.

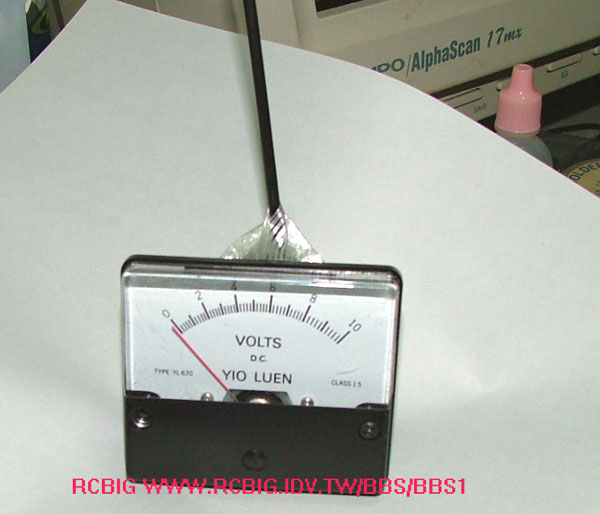

下圖,完工

阿這個有什麼用??! 這個簡單的東東可以測試出你發射機的電場強度啦, 也就是我們所謂的電場強度計!
這時候你把發射機電源打開, 把天線拉長, 把這電場強度離發射機約 20cm - 30cm ,你會看到指針變化
基本上指針的擺動越大,表示你周圍的電波強度大,阿如果指針完全不會動,或是都已經碰到發射機了才動
那麼一點點, 那表示你發射機 "虛掉了,走精去了" , 需要更換電晶體或調整, 就先別玩車吧,因為遙控距離可能
不遠,但你車車會跑更遠!!

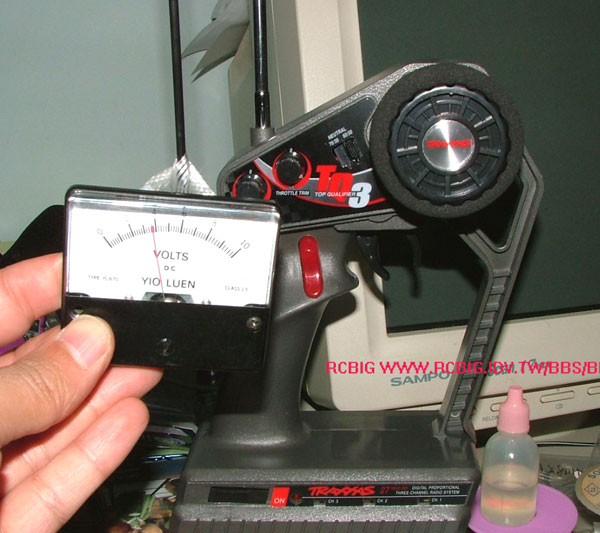

底下這圖是測試的樣子.

用這個東東前題是不需要碰到發射機喔!!

把這東東放到工具箱裏, 玩之前測一下保安康.. 哈~~

「該帖子被ㄚ仁在 2005/9/20 下午 08:09:53 編輯過」

三用電表不行ㄇ

指針式三用電應該可以,但我沒試過, 也許你有興趣自己可以玩一玩.
錶頭是因為小很方便.

但是要用那一ㄍ檔ㄟ

請問 wpjwpj 兄,今天去光華商場找些零件也順便依您列出的弄了一個電場強度計,當測試時不用碰到發射機,那要距多少距離測得知數據才是穩的呢?因為越靠近越強,距約15CM時就破錶了...20CM時約40~50UA,25CM以外就測不到數據了...是不是代表只能在25CM範圍內玩車>.<另外電場強度跟發射或接收機電池的MAH有關嗎?譬如用3號2500MAH??另外請教您照片要如何從我電腦內貼上這論壇?想讓您看看是否做錯..小白問題望請解說^^"thanks~

這電場錶的數據只是參考, 而且錶的線路是寬頻帶,所以靠近會破錶是正常.,而這驗證你發射是正常有輸出的(要基本上).

貼圖,你在看一下,有一欄 "文件" ->瀏覽 ->上傳就可以.

arvin6789 兄,
偶補充一下, 電錶要穩定的固定好, 比如桌子上, 並且保持指針擺動約在中間或1/4(多少沒關係), 這時你發射機也要
放好固定,放好後,兩樣都不要在移動了,這時指針才會穩定!

這方法的意義是當你在調整線圈時候才有用, 是為了求一個基準穩定點. 調的方法與過程我有說明.

PS: 電場強度與電池容量沒有關係. mAH 標示值與你電池容量/時間有關係., 2500mAh只是標示這電池以 1小時(1C)放電可放的電流大小而已.

「該帖子被 wpjwpj 在 2004/11/15 上午 11:40:13 編輯過」

版主,我也做了一個,相當好用,也查了我飛機用的module有問題...
不知道有沒有類似簡單的方法可以查FM的接收機是否正常?

接收機那就不容易了, 一方面是一般人沒有儀器與設備..難, 二方面接收機需調整的地方多.. 更難.

再說我認為也不太必要, 因為接收機好壞是立即可判的, 你只要自己實驗一下就知道.

該內容引用 chinweihung 在 2004/11/19 下午 10:58:33 發表的內容：
版主,我也做了一個,相當好用,也查了我飛機用的module有問題...
不知道有沒有類似簡單的方法可以查FM的接收機是否正常?

請問版主我用同一個模機路˙不同搖控器指針強弱不同是不是搖控器有問題我適用KOEX-1

阿山兄,
請問什麼是模機路ㄚ? 是模組嗎???? 不同遙控器強度當然會不一樣.
如果是同一支發射用的是 27Mhz的跟 40Mhz 的模組, 指示錶強度一定會不一樣! 因為頻率的關係!

不知這樣解釋您瞭解嘛

請問wpjwpj兄,那個錶頭是電壓錶(VOLTS)還是電流錶(AMPERES),看你的貼圖錶頭好像是電壓錶,我想做一個先問清楚才不會買錯,謝謝!

我那是舊的錶, 你可以忽略不管它, 反正是 50uA 到 100uA 的都可以.

請問 wpjwpj 兄
我用3pj原場9.6v鎳鎘電池,距離25~30公分,電場強度約60ua.
但用我自己做的2/3電池10.8v1100mah鎳氫電池,距離25~30公分,電場強度約20ua.
測試結果電場強度與電壓無關,那是不是與電流有關呢?

有關係,電流不足,電壓會下降很快,是會影響發射的功率.
可是依你所述的條件,可能是你2次測試的條件不一樣,位置也不一樣也會有差.

您都做電池了為什麼用1100mAH電池呢,現在不是有3號2500mAH電池嗎.

該內容引用 fb6138 在 2005/4/1 上午 09:42:21 發表的內容：
請問 wpjwpj 兄
我用3pj原場9.6v鎳鎘電池,距離25~30公分,電場強度約60ua.
但用我自己做的2/3電池10.8v1100mah鎳氫電池,距離25~30公分,電場強度約20ua.
測試結果電場強度與電壓無關,那是不是與電流有關呢?

fb6138 兄

你可能誤會我跟 arvin6789 的對話, 他以為電池容量與電場表有直接的關係...

所以, 依你條件, 理論是10.8V會強,但是我認為是你測試的方式2次位置不一樣.. 因為頻率關係,
電場錶會有誤差的.

你可以先把電場錶固定桌上, 發設機也固定桌上, 分別測試 2 種電池, 人不要摸到天線,離這遠一點, 並計錄, 一定會有些差異的.

還有 AM跟FM測出來的也不一樣, 27跟 40測出的也不一樣, 電場錶只是用來參考.

了解,謝謝wpjwpj 兄!

這電廠強度記就跟我以前玩無線電時用的一樣只要是無線電波都可以測滿方便的

請教wpjwpj兄我有示波器但不知要如何用才可測出發射機功率可否告知謝謝

示波器不能測出功率!

最簡單的就是用 RF功率表 + 終端電組. 這是我能想出最快的方法.

謝謝wpjwpj兄再請問一下我的jr 4動遙控器fm36mhz 遙控距離大概不到50m就會no控這個是在玩飛機用的所以等於是壞的是否可照遙控器自己修的方法將功率調大謝謝
